Depois de montar uns quantos, e de desmontar outros tantos, resolvi mesmo fazer uma versão mais permanente. Corresponde a uma versão alterada daquele que é usado no Ruby. Dá, como vem descrito no Ruby, um som tipo Fender (vá-se lá saber o que isto significa! :P).
 |

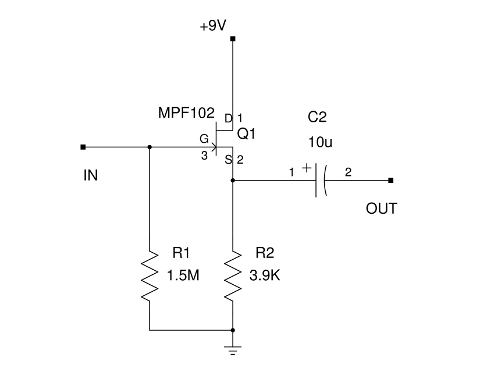

| Esquema de um buffer para guitarra com o MPF102. |

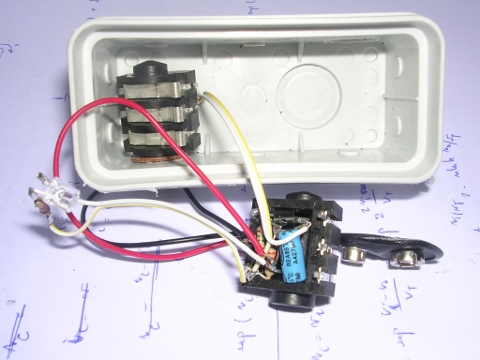

Resolvi montar tudo ponto-a-ponto num jack de audio (como se pode ver na figura).

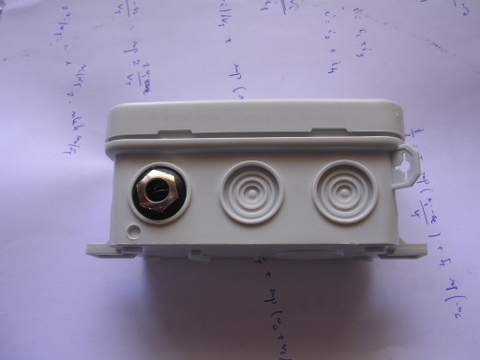

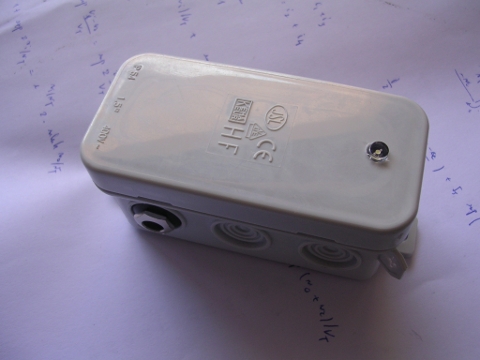

A caixa é uma caixa de derivação que custou 2 Eur.

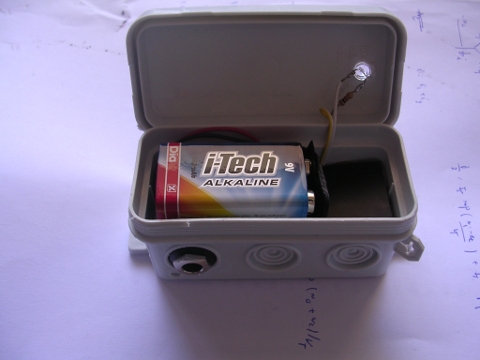

Pôs-se uma placa de plástico sobre os jacks para evitar o contacto com a pilha e um led.
E já está!
