Etching e construção da caixa de um pedal fuzz

Aqui ficam algumas imagens sobre o processo de gravação em alumínio para o fabrico de um pedal de guitarra, vulgo etching. Inclui também no fim algumas fotos do interior e exterior do pedal depois de pronto. O resultado final ficou aquém da minhas expectativas mas foi levado até ao fim e funciona.

O tempo de corrosão foi em excesso (chegou a uma hora!). A concentração do percloreto de ferro é de 0.5kg/1l. Tenho que ter mais cuidado com o tempo de corrosão da próxima vez

Aqui fica a legenda:

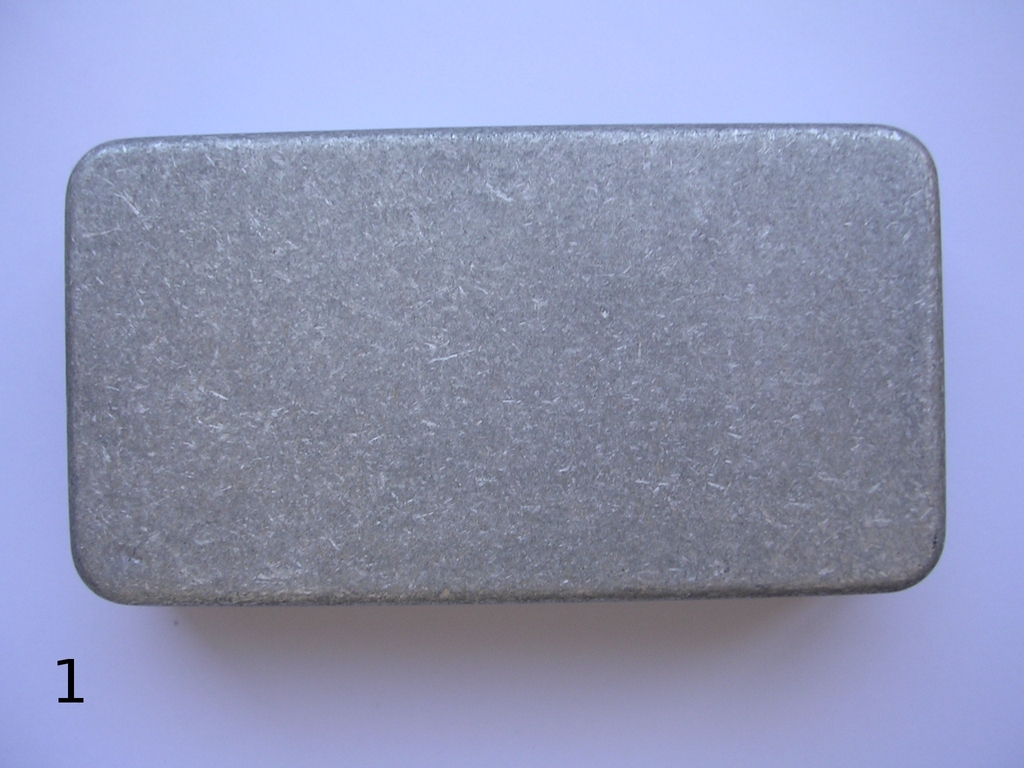

caixa original

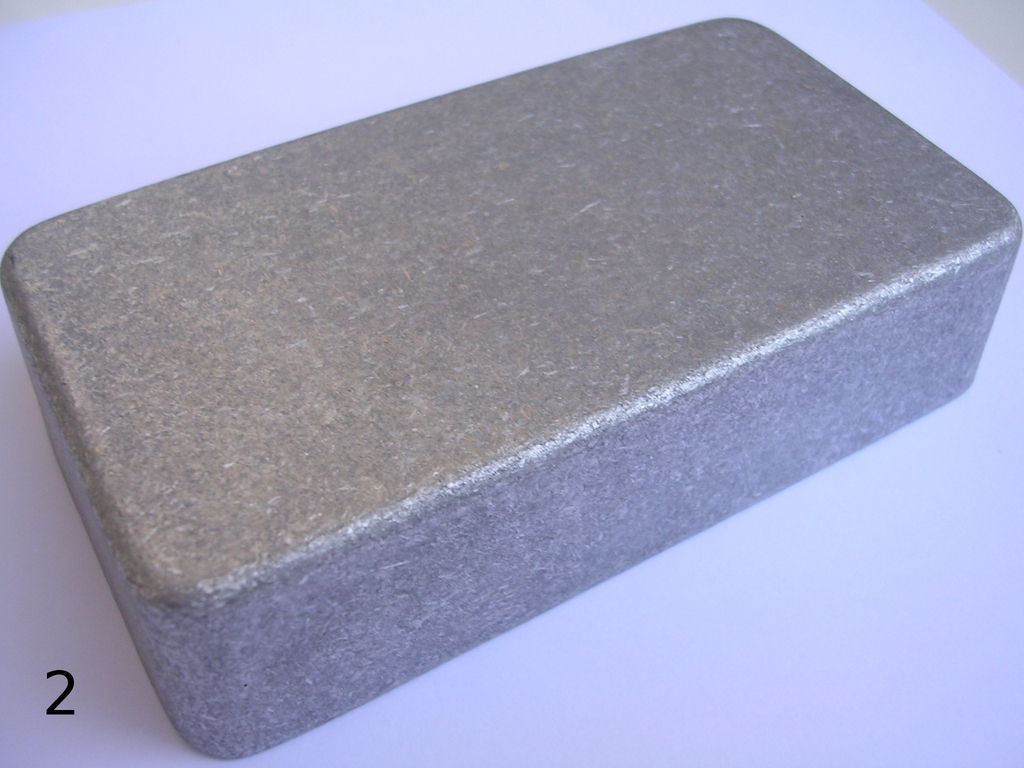

outro ponto de vista
depois de aplicada a lixa de água (240)

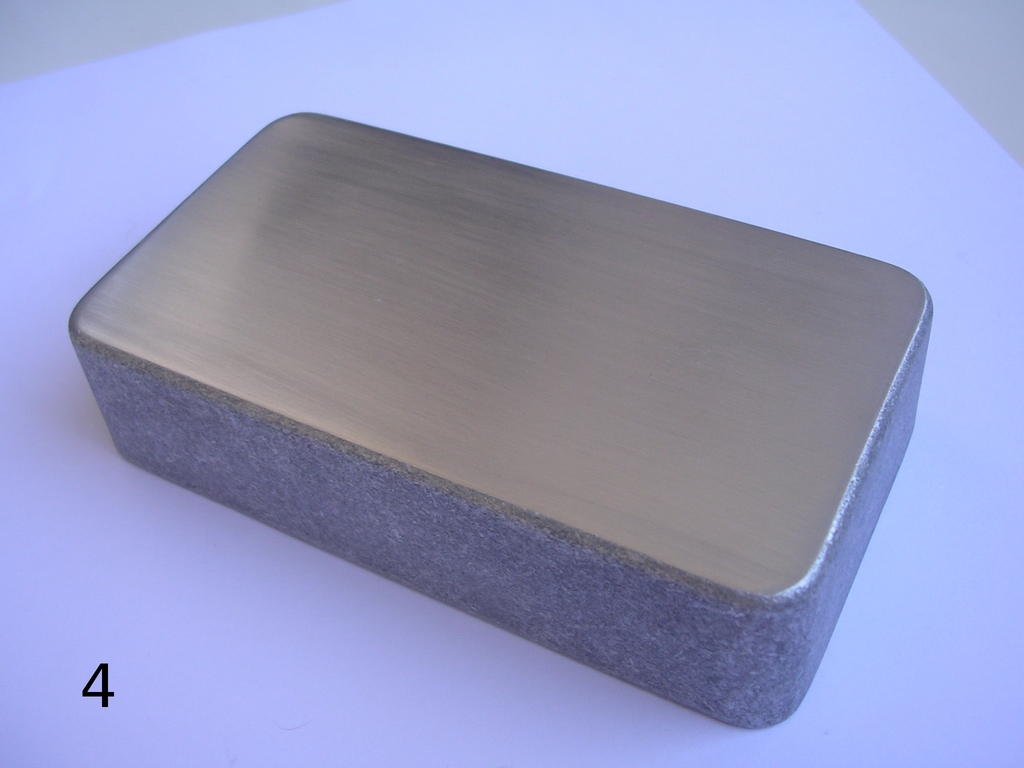

depois de aplicada a lixa de água (600)

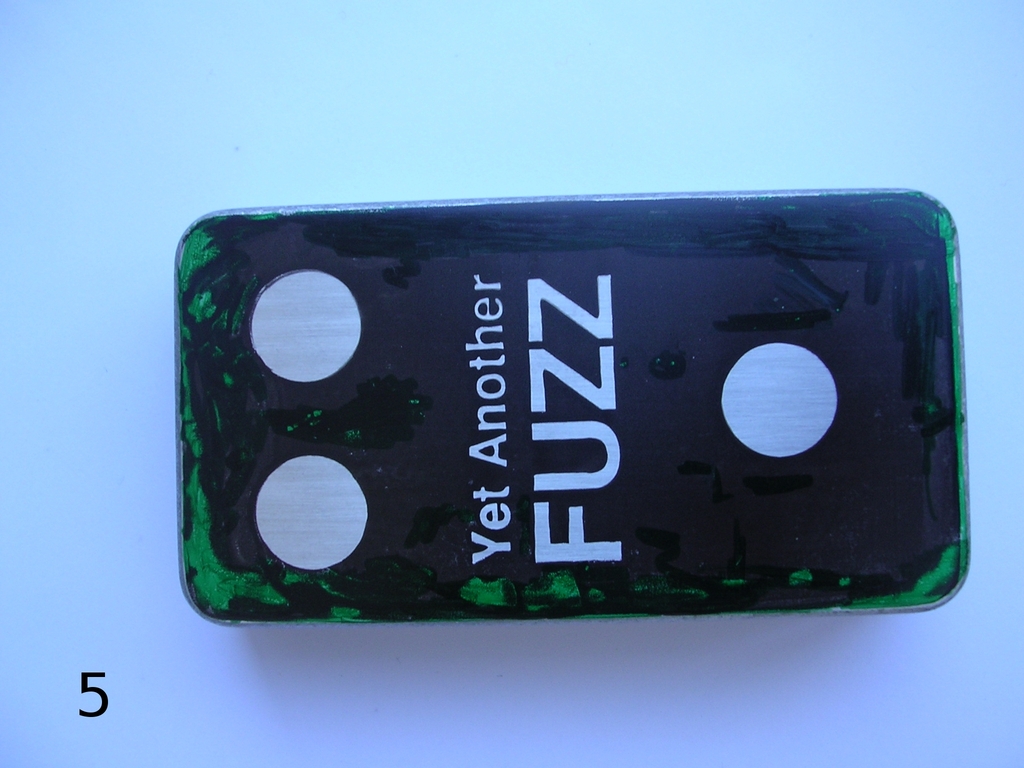

resultado final depois de aplicar o ferro de engomar com o desenho em espelho sobre a caixa num acetato de impressora laser , com partes que não colaram a verde (caneta de acetato, asneira!)
pintura das partes laterais com uma tinta preta para metal

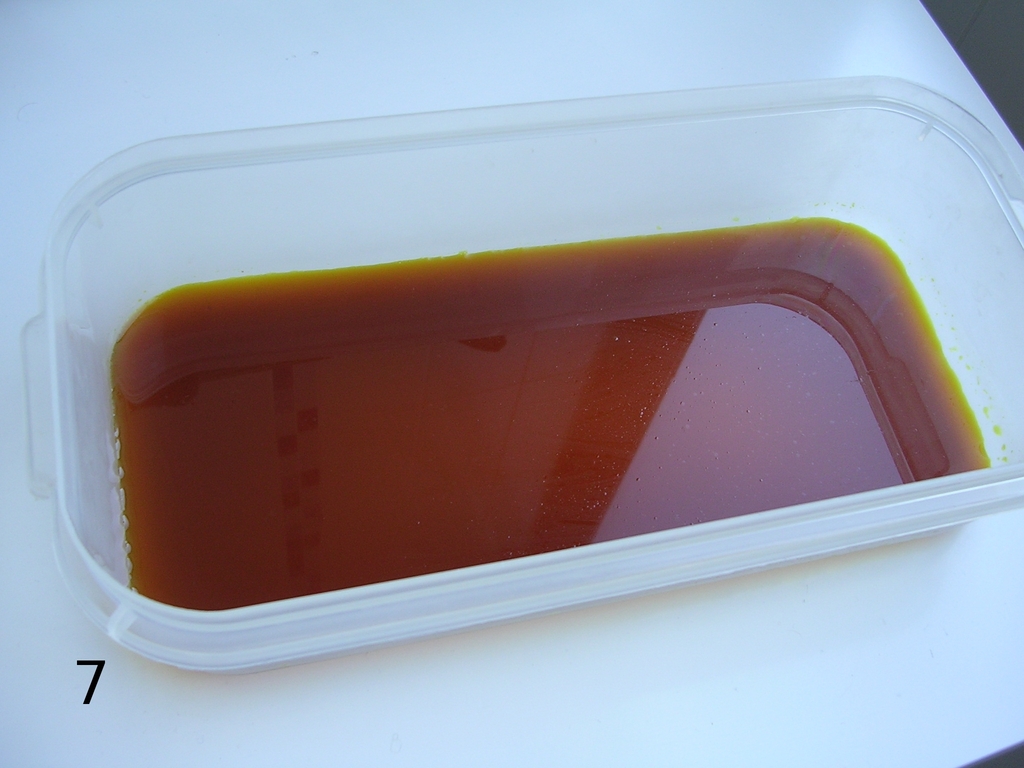

a tina com o percloreto de ferro

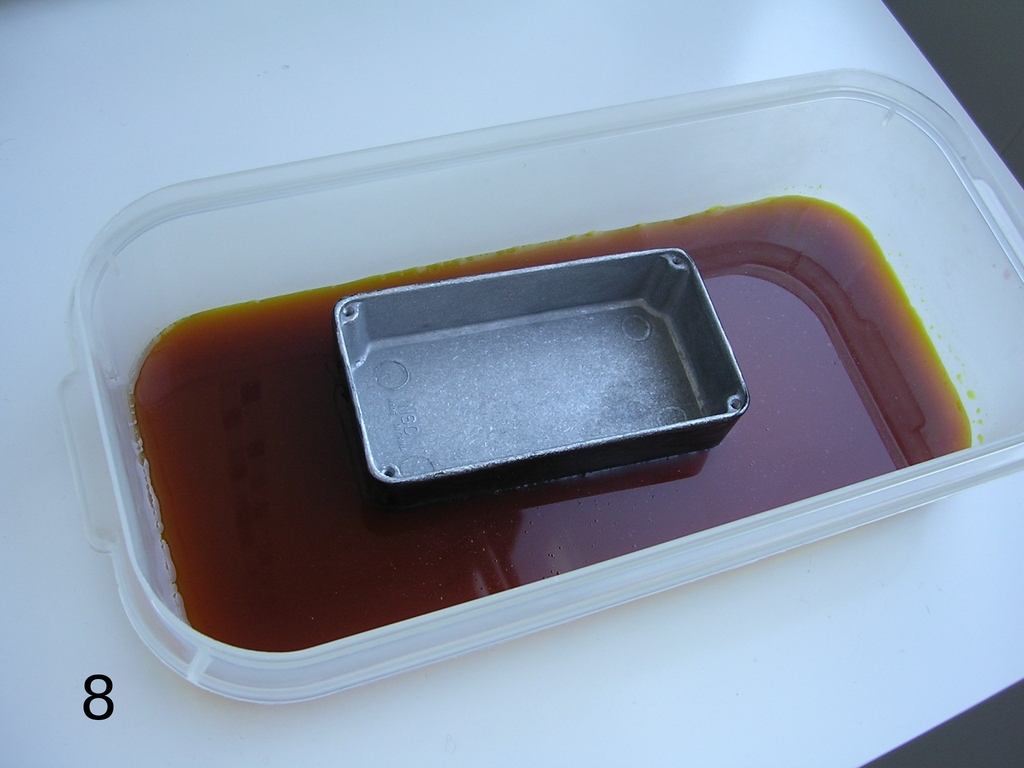

caixa de molho

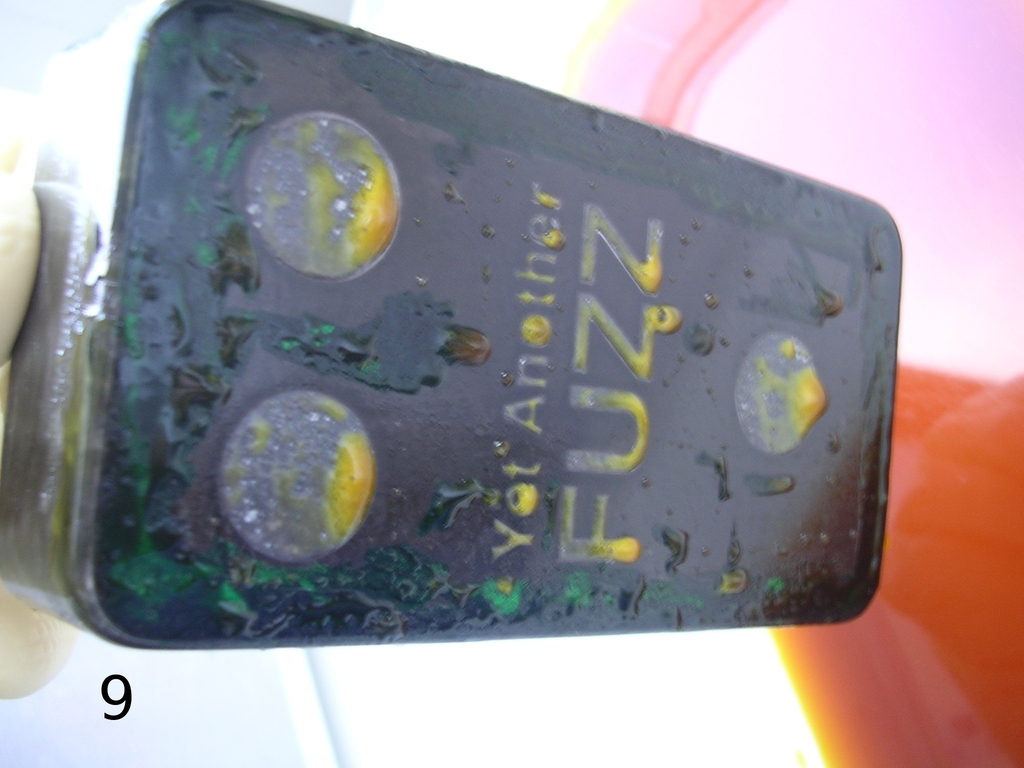

aspecto da caixa durante o processo de corrosão

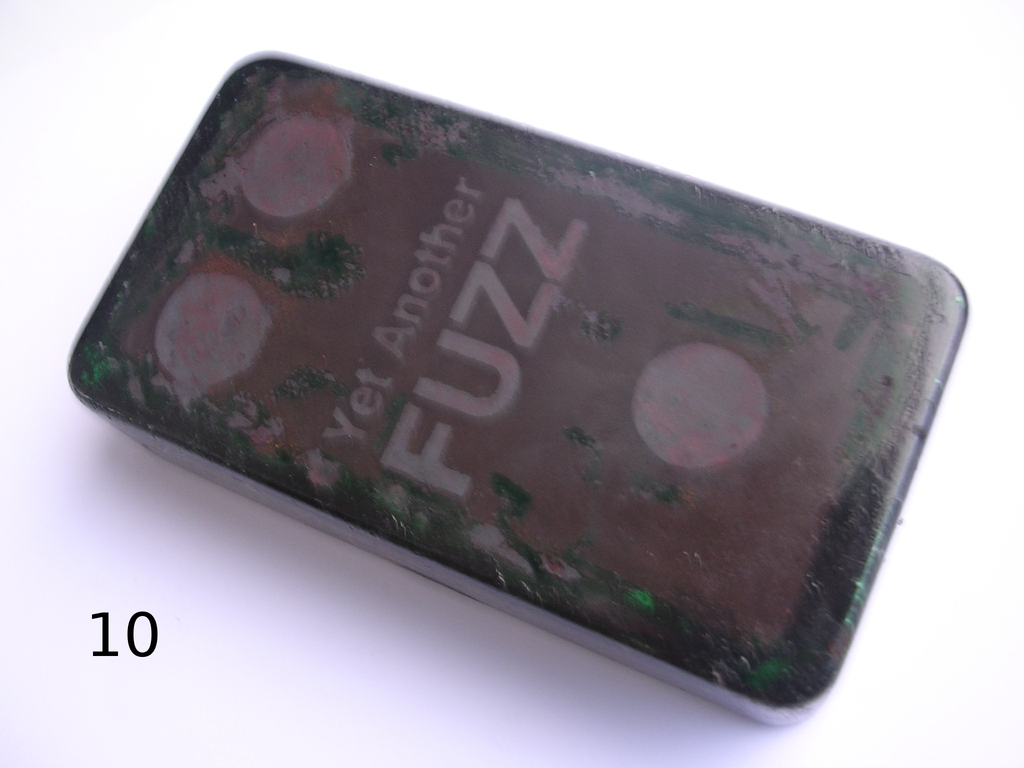

depois de lavada

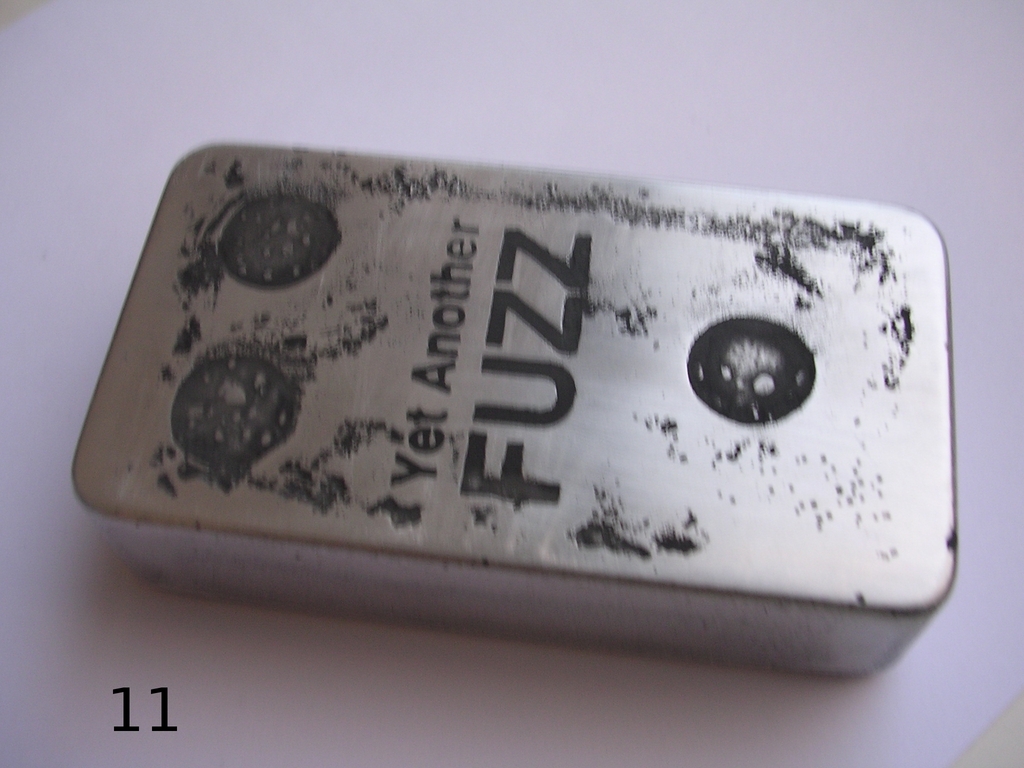

depois de lixada para retirar a tinta (pode ver-se com clareza os efeitos da exposição excessiva ao percloreto de ferro e onde ficou a asneira da correcção com a caneta de acetado)

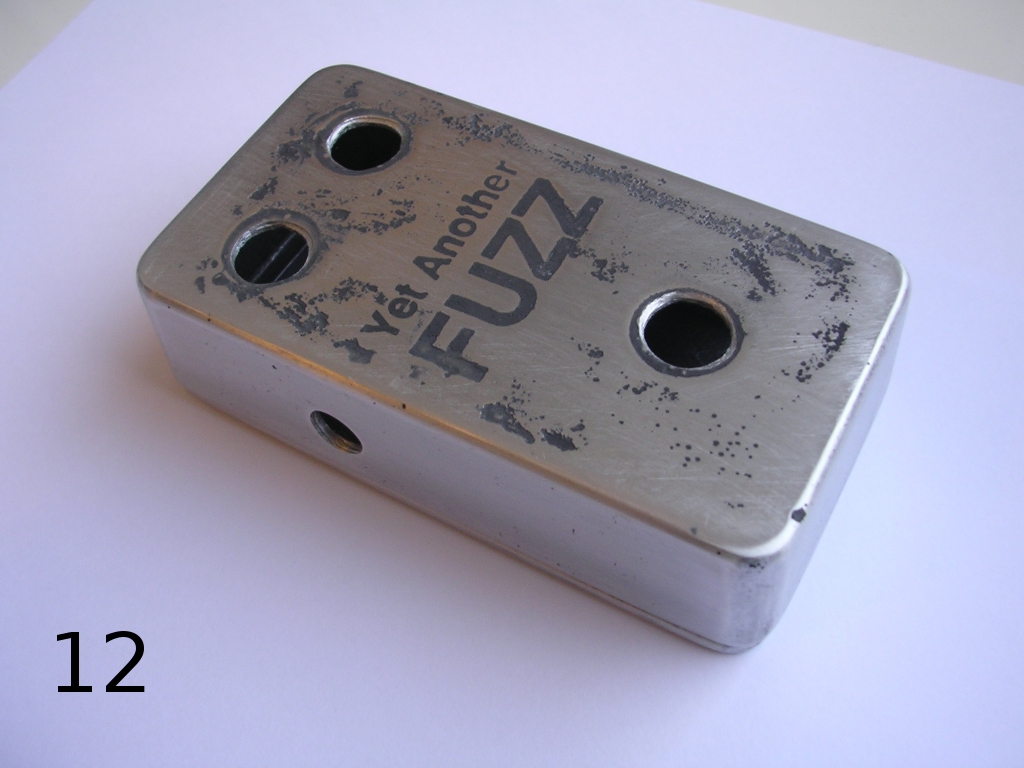

depois de furada

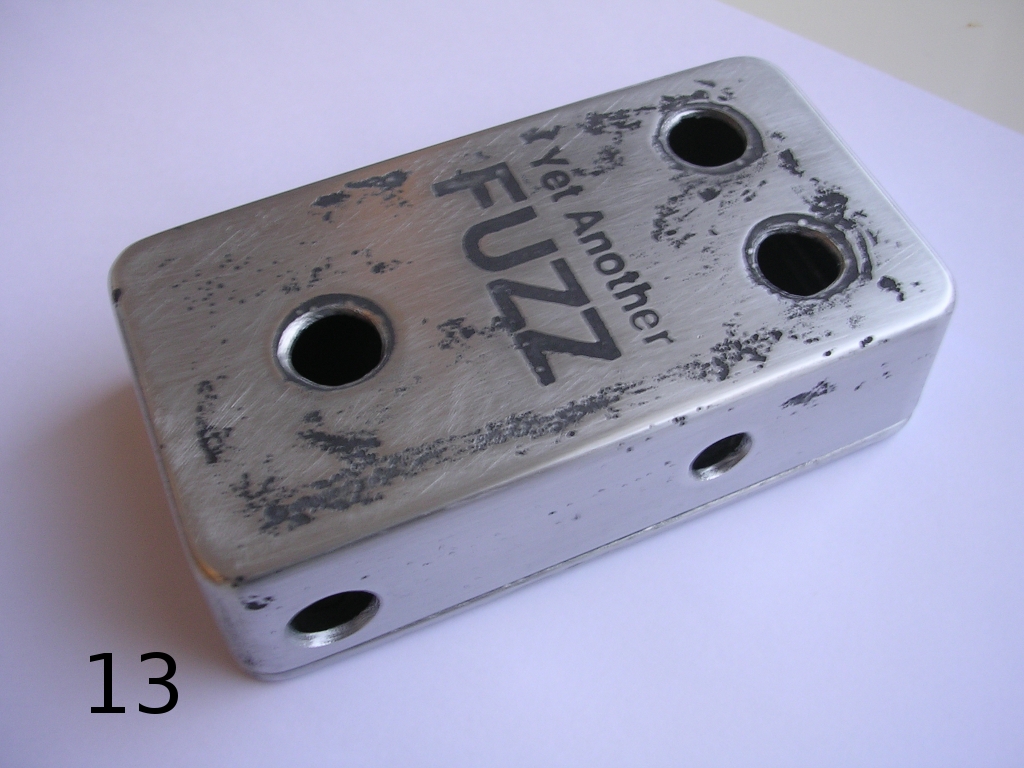

do outro lado

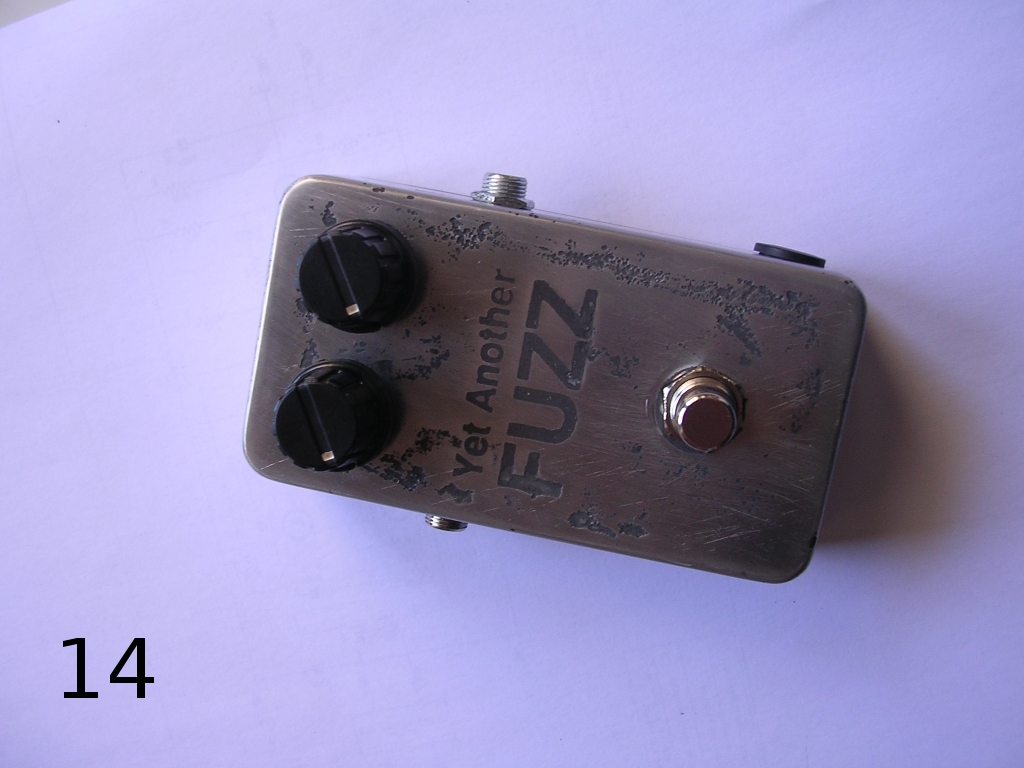

com os botões e os jacks (já está riscada, só tirei a fotografia depois de o usar!)

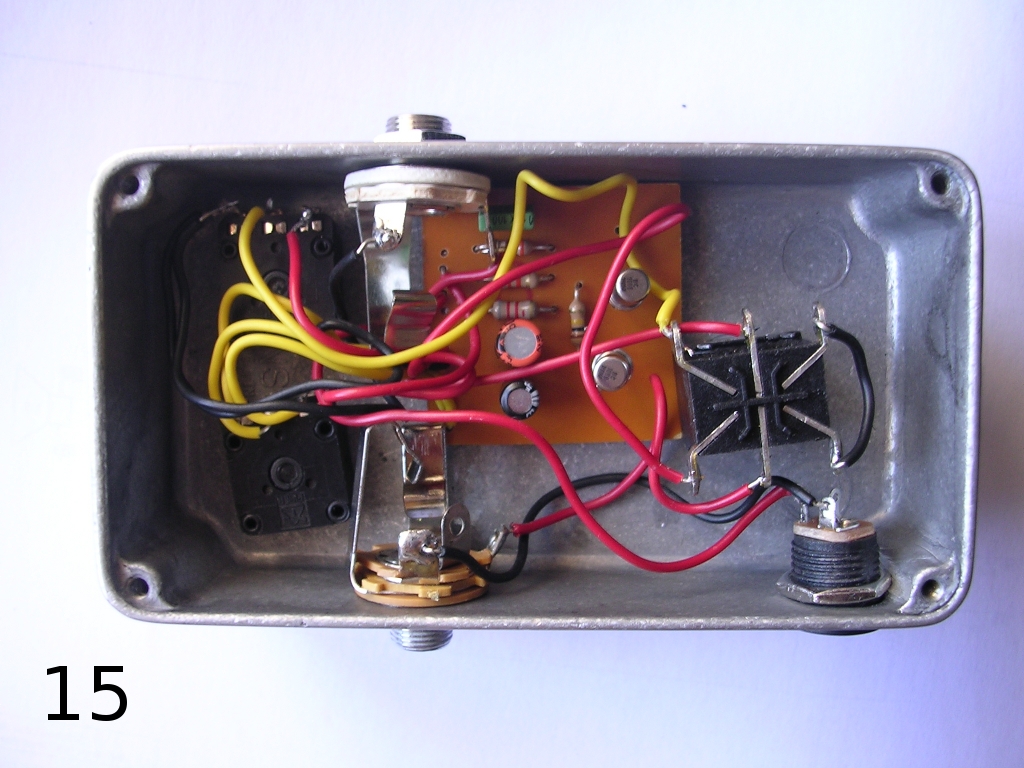

o aspecto interior, não é o mais bonito, enfim, aprende-se com os erros.
