Depois de alguns anos a tocar resolvi construir um pedal Fuzz Face. Comecemos pelo resultado final:
 |

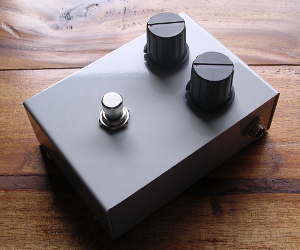

| Fuzz face |
Nada mau para uma dúzia de euros (sabendo que um pedal de fuzz pode facilmente custar bastante mais)!
O que lá está dentro é uma coisa destas:
 |

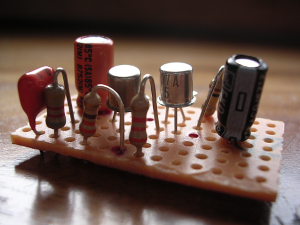

| Placa de montagem com os componentes.. |
O som é facilmente reconhecido como aquele tocado por Jimi Hendrix...
A simplicidade do circuito é assustadora, dois transístores, cinco resistências e três condensadores.
 |

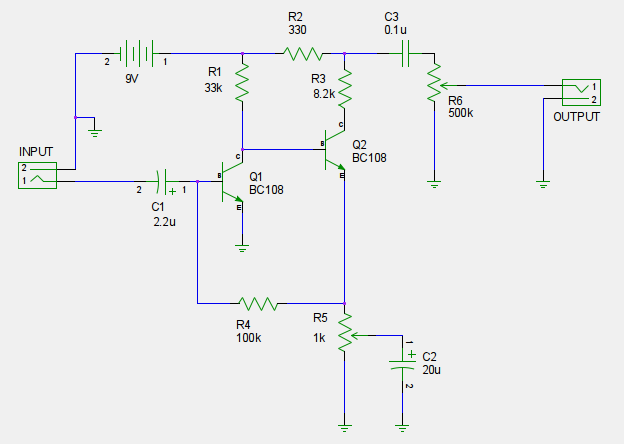

| Circuito com os valores dos componentes |
Alguns links:
- The Technology of the Fuzz Face
- Guitar-related Circuits
- Some Guitar Pedals I Have Built, Created and maintained by Paul Marossy, Tonemeister Extraordanaire
- Audio Patent Collection Guitar Effects and related circuits
