Vaso 3D

... obtido por rotação em torno de um eixo

A visualização tridimensional é um ingrediente importante na comunicação e estudo da matemática. Figuras e modelos expressam ideias e antecipam o estabelecimento de um formalismo matemático mais rigoroso. Embora a imaginação visual não substitua o conceito de demonstração dá-nos uma prova visual convincente e permite construir uma intuição sobre os resultados a perseguir e ideias a aprofundar.

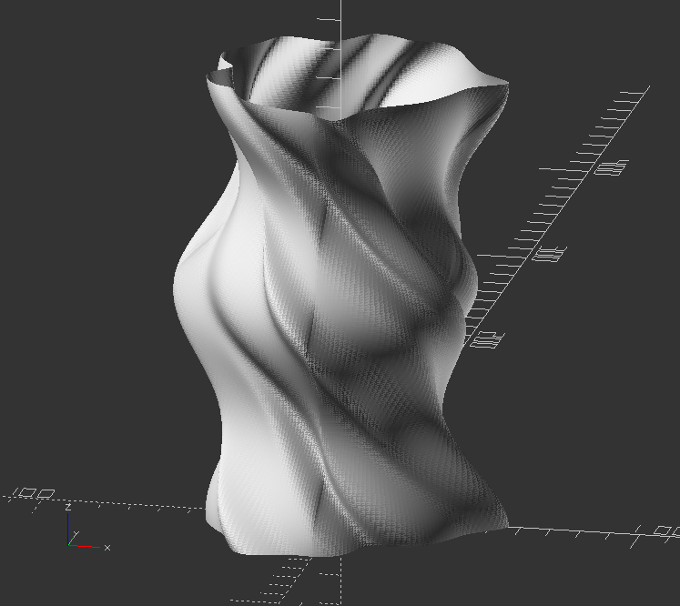

A figura seguinte mostra a modelação 3D de uma "jarra" construída através da rotação em torno de um eixo.

Ao contrário do que acontece com outros tipos de software, os softwares usados em matemática permitem de uma forma muito económica a modelação e construção de estruturas não triviais, especificando simplesmente a expressão que as definem.

phi=(1+sqrt(5))/2;

n=100;

r=40;
l=152;
mu=3;
mv=2;
a=.25;
b=a/phi;
lambda=1.5;

nu=.2;
[u,v]=meshgrid([linspace(0,2*pi,n) 2*pi/n],linspace(0,l,n));

x=r*cos(u).*abs(cos(u)).^nu.*(1+a*cos(mu*u+mv*pi*v/l).^5+b*cos(mv*2*pi*v/l));
y=r*sin(u).*abs(sin(u)).^nu.*(1+a*cos(mu*u+mv*phi*pi*v/l).^5+b*cos(mv*2*pi*v/l));
z=v;

simplef2stl("vase.stl",x,y,z)

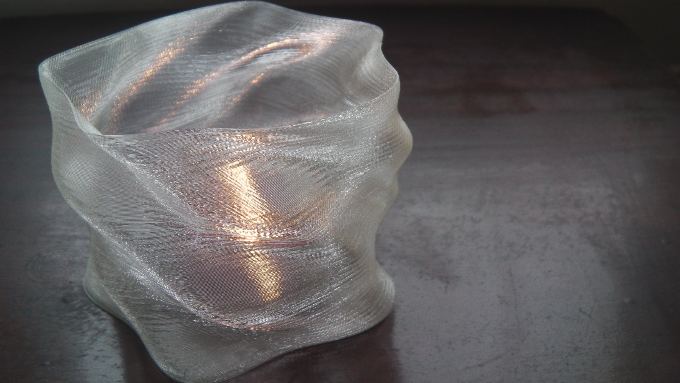

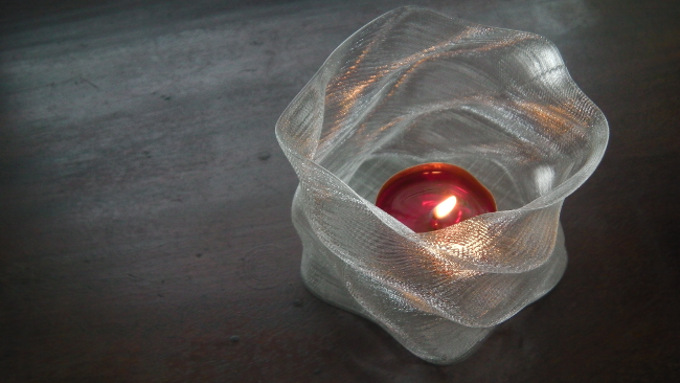

Depois de impresso o resultado é muito apelativo!

... e não é uma curva.

Função para gerar STL em GNU/Octave

## Author: Tiago Charters de Azevedo
## Maintainer: Tiago Charters de Azevedo

## Copyright (c) - 2016 Tiago Charters de Azevedo

## This program is free software; you can redistribute it and/or modify
## it under the terms of the GNU General Public License as published by
## the Free Software Foundation; either version 3, or (at your option)
## any later version.

## This program is distributed in the hope that it will be useful,
## but WITHOUT ANY WARRANTY; without even the implied warranty of
## MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
## GNU General Public License for more details.

## You should have received a copy of the GNU General Public License
## along with this program; if not, write to the Free Software
## Foundation, Inc., 51 Franklin Street, Fifth Floor,
## Boston, MA 02110-1301, USA.

function simplef2stl(filename,x,y,z)
  fid=fopen(filename,'w');
  title_str=sprintf('%s',datestr(now));
  fprintf(fid,'solid %s\r\n',title_str);

  zmin=min(min(z));
  z=z-zmin;
  nfacets=0;
  nx=size(z,1);
  ny=size(z,2);
  for i=1:nx-1;
    for j=1:ny-1
      p1=[x(i,j) y(i,j) z(i,j)];
      p2=[x(i,j+1) y(i,j+1) z(i,j+1)];
      p3=[x(i+1,j+1) y(i+1,j+1) z(i+1,j+1)];
      writefacet(fid,p1,p2,p3);

      p1=[x(i+1,j+1) y(i+1,j+1) z(i+1,j+1)];
      p2=[x(i+1,j) y(i+1,j) z(i+1,j)];
      p3=[x(i,j) y(i,j) z(i,j)];
      writefacet(fid,p1,p2,p3);
    end
  end
  fprintf(fid,'endsolid');
  fclose(fid);
end

function num=writefacet(fid,p1,p2,p3)
    n=normal(p1,p2,p3);
    fprintf(fid,'facet normal %.7E %.7E %.7E\r\n',n(1),n(2),n(3));
    fprintf(fid,'outer loop\r\n');
    fprintf(fid,'vertex %.7E %.7E %.7E\r\n',p1);
    fprintf(fid,'vertex %.7E %.7E %.7E\r\n',p2);
    fprintf(fid,'vertex %.7E %.7E %.7E\r\n',p3);
    fprintf(fid,'endloop\r\n');
    fprintf(fid,'endfacet\r\n');
end

function n=normal(p1,p2,p3)
  v1=p2-p1;
  v2=p3-p1;
  v3=cross(v1,v2);
  n=v3./sumsq(v3);
end

Palavras chave/keywords: 3d, print, reprap, GNU/Octave, STL

Criado/Created: 22-11-2016 [10:45]

Última actualização/Last updated: 10-10-2022 [14:26]
